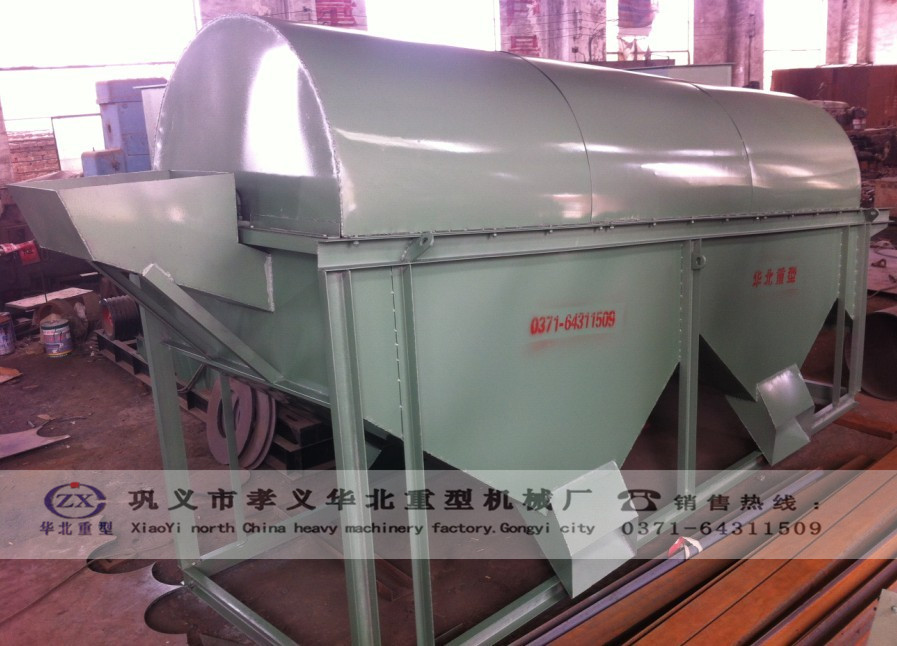

滚筒筛

巩义市华北重型机械厂生产的滚筒筛,是一代新型的筛料设备。滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒筛装置倾斜安装于机架上。 电动机经减速机与滚筒筛装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料经滚筒外圆的筛网排出,不合格的物料经滚筒末端排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。这样的话筛孔不易堵塞,机器本身运行平稳,噪音较低,结构简单,维修方便。整机的可靠性高,可以减少用户的投资。滚筒筛做工精细,坚固耐磨,钢架以型钢焊接,漏斗容积大,为钢板接而成,设有五个漏斗分别出料,漏斗嘴连接,可向两侧或一侧进料,便于拉运或自流,提高了产量,防止堵料磨损筛网,耽误生产。滚筒筛分机的主体结构是筛分筒,它是由若干个圆型状筛网组成,整体与地平面成倾斜状态,外部被密封隔离罩所密封,以防止污染环境。
滚筒筛分机通过变速减速系统使筛分筒在一定转速下旋转,物料自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出。滚筒式筛分机在使用过程中,运转缓慢均匀,冲击振动很小、工作平稳、其安装简单,有时甚至不需要专门的基础。可以直接放置于平整的地面或楼板上及料仓下。滚筒式筛分机易于密闭收尘、维修量小、维修简单、使用寿命长。是耐火材料、煤、河砂分级、砂石块分级中经常使用的设备。
  • 拍打装置滚筒筛
    拍打装置滚筒筛
  • 密封式滚筒筛
    密封式滚筒筛
  • 型号

    简体规格(m)

    简体倾角

    简体转速(/)

    筛孔尺寸(mm)

    最大进料粒度(mm)

    产量(m3/h)

    电机功率(kw)

    筛孔(2mm)

    筛孔(20mm)

    GTS820

    Φ0.8X2

    32

    2-20

    网孔尺寸X2.5

    7

    30

    3

    GTS830

    Φ0.8X3

    32

    2-20

    网孔尺寸X2.5

    8

    50

    3

    GTS1030

    Φ1X3

    25

    2-20

    网孔尺寸X2.5

    10

    60

    4

    GTS1040

    Φ1X4

    25

    2-20

    网孔尺寸X2.5

    11

    80

    4

    GTS1230

    Φ1.2X3

    20

    2-20

    网孔尺寸X2.5

    12

    100

    5.5

    GTS1240

    Φ1.2X4

    20

    2-20

    网孔尺寸X2.5

    14

    120

    5.5

    GTS1250

    Φ1.2X5

    20

    2-20

    网孔尺寸X2.5

    15

    140

    5.5

    GTS1530

    Φ1.5X3

    17

    2-20

    网孔尺寸X2.5

    16

    120

    5.5

    GTS1540

    Φ1.5X4

    17

    2-20

    网孔尺寸X2.5

    18

    150

    7.5

    GTS1550

    Φ1.5X5

    17

    2-20

    网孔尺寸X2.5

    20

    180

    11

    GTS1560

    Φ1.5X6

    17

    2-20

    网孔尺寸X2.5

    22

    200

    11



        在使用过程中,运转缓慢均匀,冲击振动很小、工作平稳、其安装简单,有时甚至不需要专门的基础。可以直接放置于平整的地面或楼板上及料仓下。该机易于密闭收尘、维修量小、维修简单、使用寿命长。是耐火材料、煤、河砂分级、砂石块分级中经常使用的设备。
    滚筒筛性能特点
    1、物料适应性广:回转筛广泛应用于各类物料筛分,无论是劣质煤、煤泥,还是煤烟以及其它类物料,都是顺利进行筛分。
    2、进料方式简单多样:我公司研制的回转筛进料口可根据现场实际设计,无论是皮带、漏斗或其它进料方式,不用采取特殊措施,都可以顺畅进料。
    3、筛分效率高:设备可设有梳型清筛机构,在筛分过程中,不管进入筛分筒的物料多脏、多杂都可以筛分,从而提高了设备的筛分效率。
    4、筛分量大、易于大型化
    在相同尺寸下,圆面积比其它型状的面积都大,因此其筛分有效面积就大,使物料能充分接触筛网,因而单位时间内筛分量就大。又因其结构简单,布置方便,技术新颖而成熟等特点,极易大型化。
    5、自身能耗小
    我公司研制的回转筛电机功率小,是其它筛型的二分之一到三分之一,处理相同量物料而运行时间仅为其它筛型的二分之一,因此能耗低。
    6、工作环境好
    整个筛分筒可以用密封隔离罩所密封,彻底清除了筛分循环过程中的粉尘飞扬,块状分溅等现象,避免了对工作环境的污染。
    7、设备噪音低
    回转筛在运行中,由于回转速度小,并且有密封隔离罩与外界隔离,使噪声无法传递到外部,从而降低了设备噪音。
    8、使用寿命长,维修量小
    回转筛是由若干个圆环状网组成,其总筛分面积远远大于其它筛型的筛分面积,再加上筛分效率高,设备运行时间短,故而使用寿命较长 ,易损件少、维护量小。
    9、检修方便
    设备密封隔离上罩可以拆开,拆开后不影响机器正常运行,并且使得检修非常方便。

     1、本机主要有电机、减速机、滚筒和防堵机构、机架等机构组成.
    2、电动机经减速机、通过滚筒轴带动筛筒机构绕其轴线转动.当物料进入筛筒装置后, 由于筛筒装置的转动,使合格物料经筛孔排出,不合格物料经滚筒末端排出.
    3、筛筒装置通过机体密封罩密封,从而保证设备在工作中,有效防止粉尘外逸,杜绝粉尘污染.更换筛条时,只需将机体密封罩打开即可更换,操作方便.

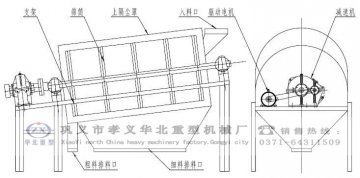

                    华北重型滚筒筛设计图样

                                            华北重型滚筒筛设计图样




    1、使用滚筒筛要做好设备减速机部分,支撑轴承部位的润滑工作。
    2、滚筒筛轴承部分采用的润滑脂为钙基润滑脂,减速机部分的润滑采用45#机油定期润滑。
    3、滚筒筛在出厂前各需润滑部位都注满润滑脂。用户根据具体的使用工况确定润滑周期。设备本体共设有两处润滑部位,在头尾部的轴承座上。
    4、严禁在设备运转时进行调整,以免造成危险事故。
    5、设备的维护
    (1)设备应该让受过设备培训的相关人员维护。
    (2)设备的维护与维修必须在停车后进行。
    (3)设备管理,维护人员应经常巡视设备的运行情况,例如:各紧固件是否可靠,转动减是否转动灵活。班后必须清扫设备堵塞机构的污物。
    (4)机器正常运转后方可均匀投料,正常工作情况下,轴承的温升不应超过40摄氏度,最高温升不得超过70摄氏度超过上述温度时应立即停车,并查明原因,及时排除故障。停车前,应先停止加料,待滚筒筛筛筒内物料完全排出后关闭电动机。
    6.滚筒筛在运行一段时间后必须打开防尘罩检查筛网是否破损,如果破损需进行修补或者换新筛网,否则会影响产品品质。
