粉煤机

粉煤机主要是针对煤厂粉碎煤所用。老式的粉煤机粉碎干煤效果还不错,但是粉碎含水率稍高的原料就不理想了。我厂针对这种情况研发出的新型粉煤机,是在老式粉煤机的基础之上改进而来的,合理的将两台老式的粉煤机组合成了一种新型结构的粉煤机。该新型粉煤机不论从产量上,细度上有优于老式粉煤机。
目前砖厂煤厂等用煤矸石、煤渣、炉渣作砖厂用添加料、内燃料,但这些物料需要粉碎后才能利用,尤其是湿料的粉碎,成为困扰用户生产的一个问题。针对这个情况,我厂决定在传统的粉煤机基础上加以改进,解决这些问题。我们厂家的工程师在用户提出问题的基础上加以改进,我们坚信这次的改革一定能够成功,这是我们作为厂家义不容辞的责任。现在粉煤机粉碎原料的范围比较广泛,不但可以粉碎干的物料,而且还可以粉碎湿的物料,即使在下雨天粉碎被雨水淋湿的物料都没有关系,也不会发生堵塞,因为粉煤机设计的是没有筛网和筛底的。自从我们巩义华北重型把设备改进之后,就彻底的解决了这些问题,改进后的设备深受用户的喜爱。新一代粉煤机的诞生,完全解决了因原料含水量大,粉碎起来容易发生堵塞的弊病。碎煤机粉碎的原料范围比较广,除了可以粉碎煤之外,还可以粉碎煤炭、页岩、煤矸石、炉渣、煤渣、建筑垃圾等原料。下面我给大家介绍一下粉煤机的工作原理,粉煤机等于说就是两台老式粉碎机合二为一的一种新型设备,两套转子同时串联使用。一台设备就相当于两台设备的工作量,不仅增加了产量,还能够有效的保证粉碎原料的质量和出料粒度。

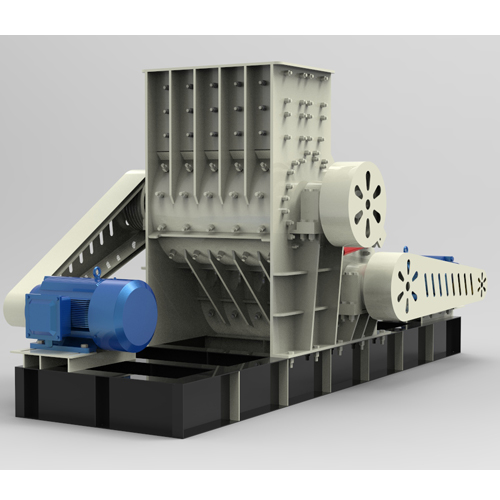

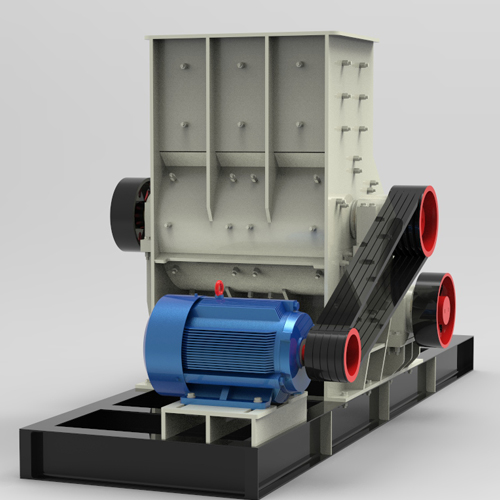

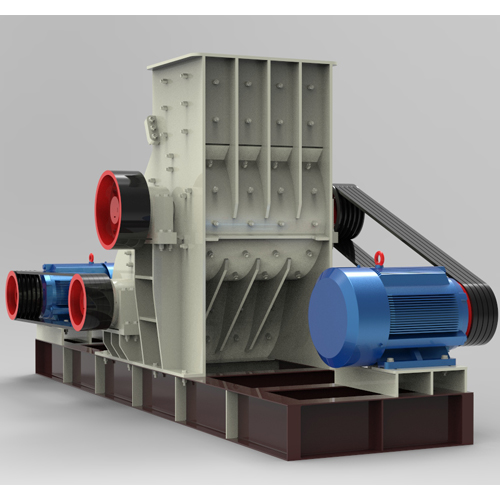

  • SCF1000×1200粉煤机
    SCF1000×1200粉煤机

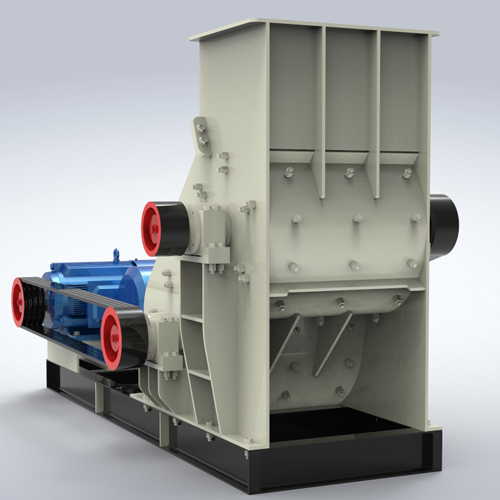

  • SCF1000×1000粉煤机
    SCF1000×1000粉煤机

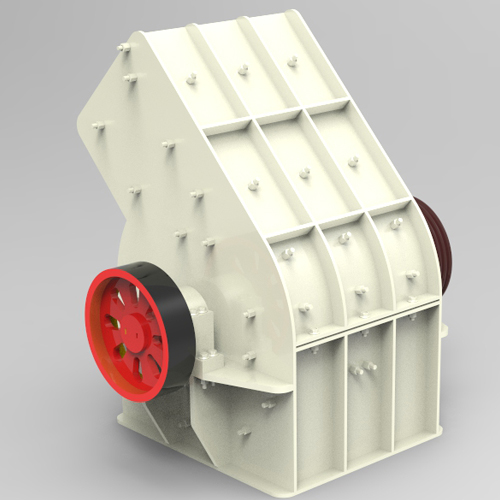

  • SCF600×400粉煤机
    SCF600×400粉煤机
  • SCF600×600粉煤机
    SCF600×600粉煤机
  • SCF700×800粉煤机
    SCF700×800粉煤机
  • SCF800×600粉煤机
    SCF800×600粉煤机
  • SCF800×800粉煤机
    SCF800×800粉煤机
  • SCF800×1000粉煤机
    SCF800×1000粉煤机
  •

    进料粒度(mm

    出料

    生产能力

    允许物料含水率

    电机功率

    外形尺寸(mm



    SCF

    粒度

    (t/h)

    kw4




    600×400

    ≤200

    ≤3mm

    (2mm以下占80%以上)

    0.5mm以下面状料50%以上

    10-15

    25%(含水率以物料特性而定)



    18.5+18.5(15)

    2400x900x1620



    600×600

    ≤200

    20-25

    22+2218.5

    2400x1080x1600



    700×800

    ≤300

    30-40

    37+30

    3000x1290x1730



    800×800

    ≤300

    40-50

    55+5545

    3000x1430x2000



    800×1000

    ≤350

    50-60

    55+5575

    3300x1870x2000



    1000×1000

    ≤400

    70-80

    90+9075

    3700x1760x2330



    1000×1200

    ≤500

    90-100

    110+90110

    4200x2080x2410



    1200×1400

    600

    100-120

    110+132

    4970x2280x2600





       粉煤机既然有这么多的优点,在这里我给大家介绍介绍,在老式粉煤机的基础上改进而来的,不仅外观好看,而且也非常的实用性也很强。那么我们就来具体的谈谈粉煤机的情况吧!

       粉煤机相当于两台锤式破碎机合二为一,合理的组合成一个整体,两套转子串连使用,物料先经料仓通过输送机匀速进入粉煤机,先经上级高转速粉碎后,再经过下级粉碎腔再次细碎,直接达到用户要求的细度。同时,由于该粉煤机没有筛网和筛底,物料经过两次粉碎后,直接从出料口排出,不会出现堵塞的问题,更不会导致湿料堆积在出料口,从而导致不能正常生产。因此粉煤机彻底解决含水率25%以下的湿料,满足用户大多数的需求,另外,由于粉煤机是两个粉碎腔设计,因此物料在产量和细度上也达到要求。对于湿度有些大的用户来讲,我们华北重型又设计出“刮刀”装置,可有效防止湿料黏在粉碎腔上,从而导致产量降低,大大提高了粉煤机整体的性能。


     一、双转子上下两级粉碎
    粉煤机采用互相串联的两套转子,物料在粉碎腔里面经过上级转子击碎的物料立即进入飞速旋转的下级转子的锤头再次细碎,粉碎腔里面的物料飞速碰撞,相互粉碎,形成锤粉料,料粉碎的效果,然后直接从卸料口直接卸出,形成了出料粒度小于3毫米的物料颗粒。此颗粒能够满足砖瓦厂家作为内燃制砖的需要。
    二、没有筛网筛底,高湿物料,绝不堵塞
    传统的带有篦筛板的粉碎机,不适应含水率高于8%的原料,当原料含水率高于10%时,极易发生严重堵塞,使锤头不能转动,物料不能排出,甚至烧坏电机,严重影响生产。
    该机设计没有筛网篦底,对物料含水率没有严格要求,完全不存在糊堵筛板的问题,更不存在细粉不能及时排出,重复粉碎的问题,故粉碎效率高,不存在锤头无效磨损现象。
    三、耐磨组合锤头
    高合金耐磨锤头组合,锤头是用高合金精致而成,特别的坚固,更加的耐磨。锤头耐磨度高寿命长。锤柄设计为活动式,这样在使用过程中锤头磨损后,我们只需换锤头不需换锤柄,大大节省了使用成本。
    四、独特的移位调隙技术
    当锤头磨损后,不需要修复,只要移动锤头的位置就可以反复使用。调隙锤头和衬板之间的间隙也可以控制物料的出料粒度。一副锤头可顶多副锤头使用。
    五、装置配重平衡轮,运转平稳惯性大,节电20%
    上下两套转子轴端均配有飞轮,飞轮可调节运转的周期性速度波动,使之运转均匀平稳,增加转动惯性,克服运动阻力,节电20%以上。
    六、液压手动启动机壳
    液压启闭装置,只需要一人即可轻松启闭机壳,不仅轻巧快捷且安全可靠,便于维修。
    七、集中润滑系统,不停机注油,方便快捷
    粉煤机集中润滑系统,不停机,也可以注油,方便快捷。粉煤机采用润滑系统,一改黄油嘴,油杯的传统加注润滑油方式;配置集中给油分配泵,一步操作,多路供油;整机可在机器工作状态下随时将所有轴承同时同步加注润滑油,方便快捷。由于全油路封闭,又可防止粉尘侵入损坏轴承。
    我公司可根据客户要求定做其他大小规格的粉碎设备也可定身量做生产线,价格便宜,质量第一。并为每一个来厂的客户朋友们现场粉碎原料。购买粉煤机,请到巩义市华北重型机械厂。

      粉煤机主要有机架、转子系统、锤头、衬板、动力部分以及传动装置等组成。

    1.转子

    煤机的核心,它由锤盘、端盘、锤头、锤轴、主轴、飞轮、轴承和轴承座以及保护主轴的密封无缝钢管套组成。锤盘和端盘以键固定在主轴上,两端用卡箍紧固之,使其形势一体,使其具有很大的刚度,以适应破碎大块矿石和传递大扭矩的需要。所选用的是SKF中宽系列双列向心球面滚子轴承,可以承受很大的冲击载荷。转子锤头采用了全回转型结构。即使大块矿石不能一击即碎时,也能完全退避到锤盘之中,以保持转子的正常运转。锤头由耐磨钢制成。它具有较高的抗磨损和耐冲击性能,锤头在一边磨损之后可以换边使用。

    2.破碎板

       破碎板位于转子的正前方,水平中心线以上,由破碎板体上装若干齿板而成,齿板与转子外延夹角,增加了对矿石的冲击剪切作用。调整装置可调节破碎板与转子工作圆之间的间隙,以保证进入排料带的物料粒度,齿板磨损之后可及时调整,齿板由耐磨材料制成。

    3.机体

       机架采用优质钢板(中板)焊接而后,主要是将物料聚存于机体内,供锤头击打,为防止物料与锤击时对机架的破坏,机架内有齿板(衬板),起到保护机体促进粉碎的功能。壳体前后壳利用液压油缸开启,以达到更换的目的。

    4.驱动部分

       驱动部分是煤机的动力来源,它由小带轮通过窄V带与转子的大带轮相连来传递功率:其传动比使转子达到需要的转速以产生理想的粉碎效果。主电动机、小带轮和飞轮固定的电机底座上,通过拉杆可以调节窄V带的松紧程度。

       粉煤机是一种仰击型粉碎机,主电动机通过联组窄V带带动装有大带轮的转子,原料用给矿设备喂入破煤机的进料口,物料在粉碎腔里面经过上级转子击碎的物料立即进入飞速旋转的下级转子锤头再次细碎,粉碎腔里面的物料飞速碰撞,相互粉碎,形成锤粉料,料粉碎的效果,然后直接从卸料口直接卸出,形成了出料粒度约小于3mm的物料颗粒。

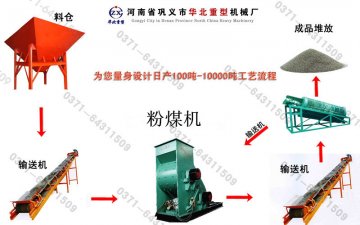

                    粉煤机生产工艺流程

                                            粉煤机生产工艺流程

                               具体工艺流程可根据用户实地现场布置设计



        设备的维修保养,是延长其寿命,发挥其最大作用的最重要环节,一般包括清扫设备,检查,禁锢螺丝,保护良好的润滑,调整机械零部件等内容,它与操作紧密相关,也是执行计划的检修基础。

        根据设备的结构,合理的选择和添加润滑材料是设备维修的主要方面。通常采用的润滑材料润滑脂和润滑油两种,润滑脂应用较润滑方便,防尘多用于不清洁的场合(润滑脂易形成密封,防止粉尘进入轴承)故此机使用润滑脂,钙基润滑脂为最好。

        设备的操作人员,坚持做到“三好”(用好,管好,修好)“四会”(会使用,会保养,会检查,会排除故障)“四无”(无积灰,无杂物,无油污,无松动)这样,就可以保持设备的正常运动,发挥最大的技术效能。
